Установка дизеля на тракторе Т45.00.001

Установка дизеля на тракторе Т45.00.001 - устанавливается в передней части трактора. За двигателем расположены механизмы трансмиссии: муфта сцепления, реверсивная коробка передач с дифференциалом, два бортовых редуктора с ленточными тормозами, корпус гидромеханизма. Двигатель спереди крепится болтами через подушки правой и левой опорами к полураме трактора, сзади - жестко фланцем картера маховика к соединительному корпусу.

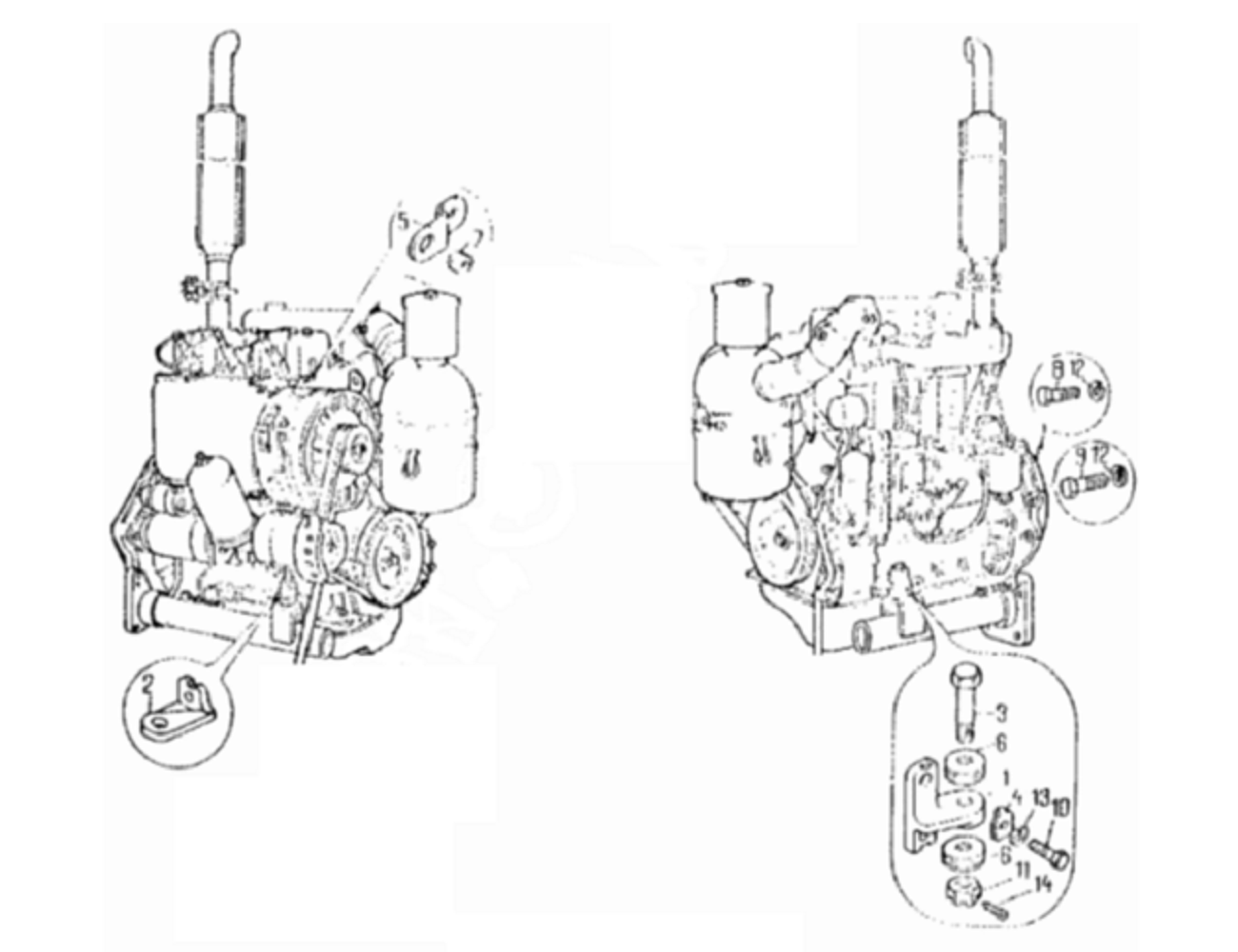

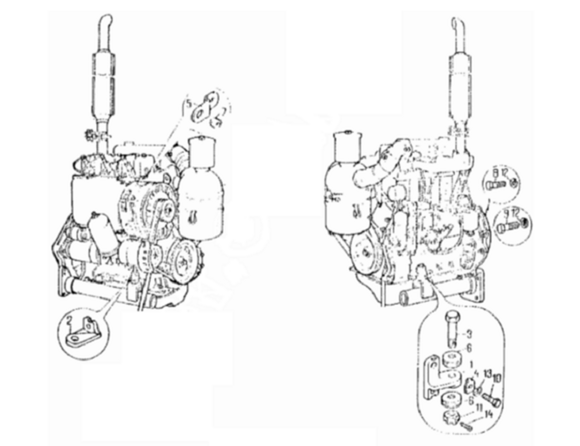

Каталожная группа: Установка дизеля на тракторе Т45.00.001

1	25.00.102	Опора левая	1
2	А25.00.103	Опора правая	1
3	25.00.104	Болт	2
4	25.00.105	Шайба	4
5	25.00.108	Скоба	1
6	Т29-1001040А	Подушка	4
7	14.48.243А	Втулка	1
8	4M12-6gх45.88.35.019	Болт	7
9	4M12-6gх50.88.35.019	Болт	4
10	4M14-6gх40.88.35.019	Болт	4
11	M14х1,5-6H.8.40.019	Гайка	2
12	12.ОТ.65Г.06	Шайба	11
13	14.ОТ.65Г.06	Шайба	4
14	3,2х25.019	Шплинт	2
